あっと免税を｢Windowsスマホ・タブレット｣にインストールし、BCPOSと連携させて使用する構成の設定マニュアルです。(BCPOSは最新版がインストール済みとします)

※下記図で構成を確認の上、設定を行ってください。

｢あっと免税｣を使用する上で、LANプリンタ使用時及びBCPOS連携時に、各機器のIPアドレスを固定します。ルーターを使用する事で、既存のネットワーク環境を変更する事無く、ネットワークの構築が可能となりますので、下記手順でルーター設定を行ってください。

ルーターに付属しているCD-ROMや、設定マニュアルは不要です。

1-Wifiルーターの接続

①- WiFiルーター背面のスイッチを｢Router｣にします(下図-左①-参照)
②- 付属のLANケーブルでWiFiルーターとパソコンをLAN接続します。この際にWiFiルーター側はLANの1～4番までの何れかに接続します(下図-右上②-参照)
③- DC端子｢POWER｣にACアダプタを接続します(下図-右下③-参照)

2-Wifiルーター(ユーザー認証)

①- パソコンのブラウザが自動起動して下図、
設定画面が表示されますので、http://192.168.11.1/　以降を削除し「Enter」
※自動で立ち上がらない場合は、ブラウザのアドレスバーに半角英数で｢192.168.11.1｣と入力して｢Enter｣を押します。

②- ｢認証が必要｣ダイアログBOXが表示されます
ユーザー名：adminパスワード：passwordを入力後｢ログイン｣してください。

3-Wifiルーター（Internet/LAN設定）

①- 設定画面の上部メニューから｢Internet/LAN｣をクリックします。

②- Internet/LAN画面の｢IPアドレスの取得方法｣を｢DHCPサーバーからIPアドレスを自動取得｣にチェックを入れて、画面下部の｢設定｣をクリックします。
※既存にあるルーター側から、IPアドレスが自動で割り振られる為、WiFiルーターのIP取得は、自動取得ににする必要があります。

③- 画面が替わり、10秒後に画面が再度切り替わります。
※10秒経過しても切り替わらない場合は｢ここをクリック…｣を押してください(下図-上参照)

④- 画面が替わりましたら、｢DHCサーバーからIPアドレスを自動取得｣にチェックが入っている事を確認後、上部メニューの下のボタン｢LAN｣をクリックします(下図-下参照)

4-Wifiルーター（IPアドレス設定）

①- LAN設定画面の、LAN側IPアドレス＞IPアドレス(下図上段赤枠)を｢192.168.150.1｣と入力
割り当てIPアドレス(下図下段赤枠)を｢192.168.150.2｣と入力後、｢設定｣をクリックします。

②- 画面が替わり｢LAN側IPアドレスを変更します。パソコン・・・｣と確認画面が表示されますので｢設定｣をクリックします。

③- 再度、画面が切り替わり｢設定が完了しました。再スタートしています。あと10秒お待ちください。｣と表示されますので、10秒経過したら、｢ブラウザを閉じてください｣

5-Wifiルーター（設定の確認）

設定の確認ができない場合、設定しているパソコンのIPアドレスが固定の可能性があります。
設定を行う事で確認が可能となります >> ｢追加IPアドレス｣を参照してください

①- インターネットブラウザを立ち上げて｢アドレスバー｣に、設定したIPアドレスの｢192.168.150.1｣を入力して｢Enter｣を押します。

②- ｢認証が必要｣ダイアログBOXが表示されれば、正しく設定されています

⑤- 以上でWiFiルーターの設定は終了です。
パソコンとLAN回線を抜いて、全体の接続まで使用しないでください。

｢あっと免税｣をインストールしたWindows8系機器(タブレット・パソコン)をWiFiルーター(上記で設定した)へ接続する設定を行います。

※弊社指定ルーターで｢1-WiFiルーターのネットワーク設定｣を行っている事とします。

※タブレット・パソコンの機種により、下記手順と異なる場合がございます。

1-あっと免税(タブレットorパソコン)でWiFi設定を呼出します。

①- 画面右端を左へスライドさせ「チャーム」を表示させます。下図1参照
②-「設定」をタップします。下図1参照
③-「PC設定の変更」をタップします。下図2参照

④- 「PC設定」が表示されます。「ワイヤレス」をタップします。下図3参照
⑤- 画面右側「ワイヤレスデバイス」欄の「Wi-Fi」のつまみを左右に動かし、オンに切り替えます。下図4参照

2-WiFiルーターの底面に｢SSID｣と｢暗号化キー｣が記載されています。

注) 写真の｢SSID｣と｢暗号化キー｣はイメージです。

3- WiFi設定に、上図に記載されている｢SSID｣でネットワーク判別し、｢暗号化キー｣を設定します。

①- 画面右端を左へスライドさせ「チャーム」を表示させます。下図1参照
②- 「設定」をタップします。下図1参照
③- 「利用可能」をタップします。下図2参照
④- 接続可能なWiFiがリスト表示されますので、前項の2 ｢SSID｣に記載されている名称と同じ接続先をタップします。下図3参照

⑤- 接続の設定が表示されたら、「接続」をタップします。下図4参照
⑥- 「ネットワークセキュリティキーを入力してください」という画面が表示されます。
　　前項の2 ｢暗号化キー｣に記載されている暗号化キーを入力します。下図5参照

以上で、タブレット・パソコンとWiFiルーターの接続設定は終了です。
※WiFi設定の確認は、WEBページが閲覧できれば正常に設定が完了しています。
画面を閉じてください。

Windowsに｢あっと免税｣をインストールする場合は下記手順でインストールを行います。
※SeaVセットの場合は、上部メニューの｢SeaVセット BCPOS使用時｣を参照してください。
※Androidタブレットの場合は、アプリapiをインストールします。

提供された｢あっと免税インストールEXE｣を実行します。

①- セットアップが表示されますので｢次へ｣をクリック

②- インストール先のフォルダと、アイコン・スタートメニュー・スタートアップを選択して｢インストール｣をクリック

③- プリンタ選択が表示されます。
「FP1100」をクリック

④- FIT FP PRINTER OPOS OCXが表示されますので「次へ」をクリック

⑤- フォルダ選択が表示されます「次へ」をクリック

⑥- インストールする準備ができました「インストール」をクリック

⑦- インストールが終了しました「完了」をクリック

｢あっと免税｣をタブレット・スマートフォン(Win&Andoroid)で使用する場合はプリンタがLANタイプとなります。
手順①｢FP1100 LANプリンタIP固定設定｣ ②｢FP1100 LANプリンタ印字設定｣を行ってください。

① FP1100 LANプリンタIP固定設定

あっと免税をスマートフォン・タブレット(Win & Andoroid)で利用する場合には、免税書類を出力するプリンタはWiFi経由で接続されたFP1100LANプリンタとなります。
LANプリンタのIPアドレスを固定にする必要がありますので下記を参照して設定してください。

①- 設定を行うパソコンと同一のネットーワーク内でLANプリンタ(FP-1100)を接続してください。

②- LANプリンタ設定用のユーティリティーをここからダウンロード(FPプリンタLAN設定PG)してください。
③- ダウンロードしたFP1100_Quicksetを開いて｢Prsetup.exe｣をクリックします

④- ｢このアプリケーションを使用するには・・・・・｣と尋ねられますので｢はい｣をクリック

⑥- ｢使用許諾契約書｣が表示されますので｢はい｣をクリック

⑦- ｢プリントサーバの検索｣が表示されます(下図右参照)プリンタ背面のMACアドレスを確認し｢検索結果一覧｣に表示されていれば選択して｢次へ｣をクリックします。
※表示が無い場合は、｢Ethernet アドレス｣の入力欄に、MACアドレスを入力して｢再検索｣で検索してください。

⑧- ｢TCP/IPの設定｣が表示されますので｢IPアドレスを指定｣にチェックを入れてます。

⑨- 各IPアドレスの設定を下記の様に行います。
｢IPアドレス｣：192.168.150.110 このプリンターと対になる、あっと免税の設定で使用(memo)｣
｢サブネットマスク｣：255.255.255.0
｢デフォルトゲートウェイ｣：0.0.0.0
※IPアドレスの(下3桁)は任意の番号ですが110にしてください。
※同じネットワーク内でプリンタを増設する場合には、111～149番以内で順に割当てます。｢次へ｣をクリック。

⑩ ｢設定項目の確認｣が表示されますので｢次へ｣をクリックします。
⑪ ｢Quick Setup｣が表示され、｢その後本製品に・・・・お勧めします｣と表示されますが｢いいえ｣にチェックを入れて｢終了｣します。

② FP1100 LANプリンタ印字設定

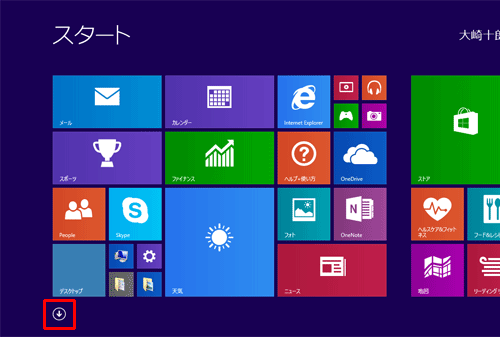

①- スタート画面を表示し、画面左下に表示されている「」をクリックします。
※ 「」が表示されていない場合は、画面上でマウスを動かすと表示されます。

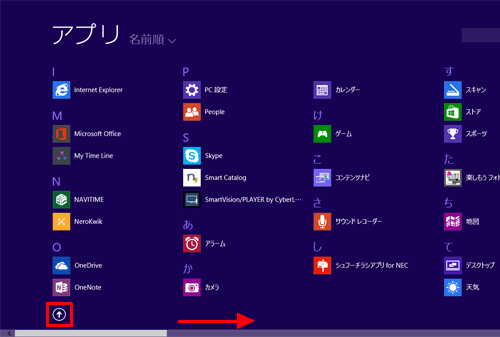

②- 「すべてのアプリ」一覧が表示されます。
※ 一覧がすべて表示されない場合は、画面下のスクロールバーを右にスクロールするとほかのアプリを確認できます。

③- 「すべてのアプリ」一覧から、｢FP Printer OPOS Setup｣をクリックします。

④- ｢Fujitsu Isotec OCX Setup｣が開きますので｢LAN｣にチェックを入れて｢OK｣をクリックします。

⑤- プリンタ検索画面が表示されますので｢Printer Detection｣をクリックしてプリンタを検索します。

⑥- 表示されたプリンタを選択して｢Printer Setting｣をクリックします。
※プリンタが、複数表示された場合｢Ethernet｣欄で判断します。
プリンタ背面、バーコード近くにある12桁のナンバーが｢Ethernet｣です。

⑦- ｢Print Columus｣のプルダウンメニューから｢80mm 42column (Front A)｣を選択して｢OK｣を押します。

｢BCPOS｣と｢あっと免税｣が連携を行う上で、BCPOSがインストールされているパソコンのIPを固定する必要がありますので、下記手順で設定を行ってください。

※LANオプションで利用する場合、全てのBCPOS用パソコンに同様の設定が必要です。

①- スタート＞コントロールパネル

②- コントロールパネルは、下図の2種類の開き方があります。
コントロールパネル：ネットワークの状態とタスクの表示
すべてのコントロールパネル：ネットワークと共有センター

③- ネットワークと共有センター＞アダプターの設定の変更

④- ローカルエリア接続「右クリック」＞ プロパティ

⑤- ローカルエリア接続のプロパティインターネットプロトコルバージョン4(TCO/IPv4)を選択後「プロパティ(R)」

⑥- インターネットプロトコル バージョン4(TCP/IPv4)のプロパティ「次のIPアドレスを使う」をチェックし、
｢IPアドレス｣：192.168.150.150(あっと免税設定で使用しますのでメモしてください）
｢サブネットマスク｣：255.255.255.0
｢デフォルトゲートウェイ｣：192.168.150.1
下図の「次のDNSサーバのアドレスを使う」に192.168.150.1を入力し「OK」

※ BCPOS増設時や、BCPOSへ違うパソコンからアクセスする場合、同一のネットワーク設定が必要となります。「IPアドレス」を192.168.150.151以降の番号で順に振ってください。Maxは192.168.150.199まで、50台のパソコンを同一ネットワークに構築可能です。

ライセンス登録設定　初期設定・端末入れ換え時

初回導入時や端末入れ替え時は、あっと免税の設定「ライセンス登録」から、発行されたライセンス番号を登録しライセンス認証をおこないます。

① トップページの「正式お申込み/ライセンス登録＞」をタップします。
または、設定メニューから「ライセンス登録」をタップします。

② ご契約時に配信されたメールに記載されているライセンス番号を入力し、「登録」をタップします。
※複数台ご契約された場合は、各端末ごとにライセンス登録をおこなってください。

③ ご利用登録が完了しました。端末認証番号が自動取得されます。

あっと免税基本設定

②- ログイン画面になりますので、初期設定の場合｢ログイン｣をクリック
PWを設定しいる場合はPWを入力してください。

③- 「店舗ごとの設定」をクリック

④- 「アプリ基本設定」をクリック

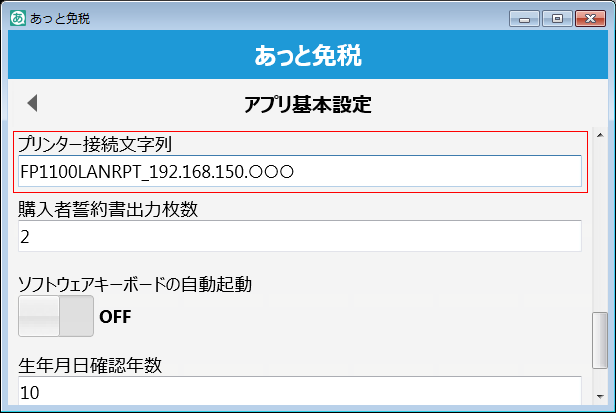

FP1100-LANプリンタ編

　｢FP1100LANPRT_｣アンダーバー以降を、プリンタのIP固定設定で指定したIPアドレスを入力

■BCPOS設定

BCPOS用パソコンのIP固定設定で設定したIPアドレスを入力します。
※BCPOS親機のIPアドレスを入力しますので、あっと免税が複数台ある場合は、同じIPアドレスを入力する事になります

BCPOSで免税販売及び｢あっと免税｣との連動を行う上で、下記の設定が必要となります。

①- BCPOSの設定開始メニュー ＞ 基本設定 ＞ ｢消費税設定｣を開きます。

②- ｢消費税設定｣で下記を設定します。

ⓦ 免税アプリ連携：｢あっと免税｣と連携するので｢する｣
ⓧ 免税レシート発行枚数：免税販売時のBCPOSのレシート発行枚数を設定
(免税販売以外は、追加基本設定＞販売レシート印刷枚数が適用されます)
※品目及び数量リストとして利用する時BCPOSでは金額が記載され、免税書類作成システムでは金額記載はありません)
ⓨ 免税機能：免税販売しますので「使用する」
ⓩ パスポートの読み取りをBCPOSで行う場合「使用する」
※BCPOSは会計専用として｢免税アプリ｣で読取る場合｢使用しない｣

③- 部門マスタ設定
部門マスタで「消耗品」と「一般免税品」｢免税除外品｣を設定します。
・消耗品の設定をした部門の商品が、販売額5,001円以上の場合、免税機能が使用可能となります。
・一般免税品の設定をした部門の商品が、販売額10,001円以上の場合、免税機能が使用可能となります。

部門マスタの｢免税区分｣に下記設定値を入力します。
0：消耗品
1：一般免税品
2：免税除外品

パスポートリーダーXenon1900PP(USB)の、USBケーブルをパソコン等のUSBポートに接続して完了です。

パソコン画面ではバーコードが読取れません。
こちらのPDFを印刷して設定してください。

Xenon1900PP パスポート限定読取り設定

本機をパスポートの読取りだけに使用される場合は、こちらのQRコードをパスポートリーダーで読取る(スキャン)事で設定が変更されます。
また、パスポートとJANコードだけ、というように対象を少数シンボルに絞る場合もこの設定をベースに必要なシンボルを追加されると便利です。

パスポートOCRの読取りのみに限定した設定です。
JANコードなど他のシンボルの読取りを併用する場合は、ユーザーズガイドで任意のシンボルの読取りを有効にしてください。

Xenon1900PP ビジコム出荷時設定

ビジコムでは、本機をパスポートOCR用にカスタマイズして出荷しております。設定がおかしくなってしまった時など、本機の設定をお届け時の状態に戻す場合は、こちらのQRコードを読取る(スキャン)事で出荷時の状態に戻ります。
※お客様側で設定された内容はクリアされます。
※Honeywellのマニュアル内にある「工場出荷初期設定」とは異なります。
パスポート対応にはこちらの設定が必要です。

パスポートOCRと、Xenon1900標準のシンボル（バーコード・２次元コード）の読取りに対応します。
標準シンボルの詳細は、こちらのユーザーズガイドをご参照ください。

パソコン画面ではバーコードが読取れません。
こちらのPDFを印刷して設定してください。

スマホorタブレットとパスポートリーダのBluetooth接続設定

①スキャナで初期設定の設定バーコードを読み取ります

②スキャナをホームベースに乗せて下さい。
自動でペアリングを開始し、正常にペアリングが完了するとピッと音がなります。

※初期設定の設定バーコードを読み取り後、ホームベースの乗せてもペアリングを行わない場合はクレードルの後面に貼られているバーコードを読み取り、ホームベースに乗せて下さい。

③ クレードルとペアリング後に下記の「通信/充電ベースを充電限定モード」設定バーコードをスキャンして下さい。

④ Bluetooth HID Keyboard Connect

⑤ ホスト側からBluetoothデバイス検索を行ってください。
⑥ パスキー（PINコード）を求められたら読んでください。

⑦ 表示された数字を、別紙の数字バーコードで読み取った後、最後に[Save]を読んでください。

パスポートリーダのバーコード読み取り設定

バーコードとパスポートの両方を読取れますが、バーコードの読み取りをOFFにする事で、パスポートの読み取り精度を上げる事ができます。

■ビジコム出荷時設定(バーコード読み取り可能)

■1902 パスポート読み取り設定(バーコード読み取り不可)

Bluetooth接続時間設定

Bluetooth接続解除設定を「スリープOFF」にする事で、永続的に接続され、接続解除後の再接続設定が不要となります。

■ スリープOFF

Xenon1900PP ビジコム出荷時設定

ビジコムでは、本機をパスポートOCR用にカスタマイズして出荷しております。設定がおかしくなってしまった時など、本機の設定をお届け時の状態に戻す場合は、こちらのQRコードを読取る(スキャン)事で出荷時の状態に戻ります。
※お客様側で設定された内容はクリアされます。
※Honeywellのマニュアル内にある「工場出荷初期設定」とは異なります。
パスポート対応にはこちらの設定が必要です。

パソコン画面ではバーコードが読取れません。
こちらのPDFを印刷して設定してください。

MS910 Android(4.0～)接続設定

Android 4.0 ～ Android 4.4.2（HID モード）
Android デバイスは、OS のバージョンや機器の種類によって画面の表示や表記が異なる場合があります。
表示が異なる場合は、登録に使用するAndroid デバイスの取扱説明書をご覧ください。

①-スキャナで下図バーコードを、「通信切断」 > 「HID」 > 「無効」の順でスキャンしてください。

②- Android デバイスの設定＞無線とネットワーク＞Bluetooth を表示してください。
③- Bluetooth をオンにしてください。
④- Wireless Scannerをタッチしてください。
※｢Wireless Scanner｣が表示されていない場合は、スキャン（機器の検索）をタップ して検索してください。

⑤- 6桁のコード(右図 赤枠内 数字)が画面に表示されます。
表示された6桁のコードを、スキャナで｢番号バーコード｣を読取り後、｢Enter(入力終了)バーコード｣を読取り接続します。
6桁のコードが表示されてから30秒以内で、バーコードの読取りを完了する必要がありますので、次項の｢コードの再表示バーコード｣を読取り後に開始してください。

⑥- 6桁のコードを再表示する下図｢.E033$｣バーコードを読み取ります。
⑦- スマホ・タブレットに、再度6桁のコードが表示されます

⑥- 下図｢ペアリングの開始｣バーコードを読み取ります。
⑦- 上記、6桁のコード順で、下図｢番号バーコード｣を読取ります。

⑧ ｢Enter(入力終了)｣バーコードを読取り｢ピッピッ｣と音が鳴れば接続完了です
※鳴らなかった場合は⑥-からやり直します。
⑨- ｢ペアリング終了｣バーコードを読み取り、接続終了です。

MS910 Android(4.0～)接続解除時間設定

スキャナは、操作が何も無い場合、一定時間で電源が切れ(省電力機能)Androidとの接続が解除されます。※接続状態が続くと、Androidスキャナ共に、電力を消費します。

以下のバーコードを読取る事で、接続解除時間(電源設定オートパワーオフ)を設定できます。

免税書類作成システムが立ち上がっている状態で、再度スキャナとの接続を確立すると、免税書類作成システムがダウンします。
スキャナとAndroidの接続を再度確立する場合、スキャナの接続確立後、免税書類作成システムを立ち上げてください。

ライセンス登録とは？

お使いの端末にあっと免税をインストールした後、あっと免税を使えるようにするために、利用者番号を登録することです。

■ ライセンス番号登録

【初回】：　｢あっと免税｣のライセンス番号を登録します。
　※ライセンス番号には利用期限が設定されています。

【継続】：　ビジコムより発行された｢新しいライセンス番号｣を入力します
　※利用期限が切れる前に、ビジコムより更新のお知らせが届きます。

【解約】：　解約書類の送付・受領後、ライセンスを停止いたします。

【変更】：　オンライン版(インターネット利用環境用)から、オフライン版へ｢変更｣する場合、新しいライセンス番号の登録が必用となります。

ライセンス番号の登録設定　初期設定・端末入れ換え時

初回導入時や端末入れ替え時、オンライン版からオフライン版への変更時は、あっと免税の設定「ライセンス登録」から、発行されたライセンス番号を登録しライセンス認証をおこないます。

① トップページの「正式お申込み/ライセンス登録＞」をタップします。
または、設定メニューから「ライセンス登録」をタップします。

② ご契約時に配信されたメールに記載されているライセンス番号を入力し、「登録」をタップします。
※複数台ご契約された場合は、各端末ごとにライセンス登録をおこなってください。

③ ご利用登録が完了しました。

※端末入れ替え時は、発行されているライセンス番号を新しい端末に設定します。
　ライセンス番号は重複して使用できませんので、旧端末のあっと免税は利用できなくなります。

※上記理由により、複数台使用していて、各端末と設定したライセンス番号の紐づけが分からなくなった場合は、ビジコムへご連絡いただくか、全端末のライセンス番号を設定し直してください。

ライセンス番号の更新（利用期限の延長）

更新期限前に、ビジコムより｢更新のお知らせ｣が届きます。
入金の確認後、｢新しいライセンス番号｣を発行しますので、古いライセンス番号の有効期限が切れる前に、ライセンス番号を更新してください。

① 現在のライセンス番号の有効期限前に、ビジコムより｢更新のお知らせ(兼、請求書)｣が届きます。

② 銀行引き落し、銀行振り込みによるお支払い。
　弊社にてご入金の確認

③ ｢更新パスワード発送のお知らせ｣(郵送)に、期限更新用の｢ライセンス番号｣が記載されています。
　※急を要する場合は、弊社までご連絡ください

下記手順で、ライセンス番号の更新を行います。

① トップページの「設定」をタップします
②設定内の、｢ライセンス登録｣をタップします

③ 下記、赤枠内に発行された、新しい｢ライセンス番号｣を登録します。

パスポートリーダーの照射位置について

パスポートリーダーは、バーコードリーダーとは異なり対象物を撮影して読み込むため、ピント合わせの必要があります。複雑なデータを読取る為、通常のバーコードよりも読み取りにテクニックや多少の時間がかかりますが、一度慣れてしまうと距離感がつかめ簡単に読み取ることができます。

パスポートの読取り位置

リーダーの読み取り光を照射する位置はこの辺りです。2行目のやや下辺りに当てると読み取りやすいです。

読めない場合は、リーダーのトリガーを押しながら
　・リーダーの高さを上下する。
　・リーダーの光を照射する位置を前後させる。

専用スタンドを使用した場合

置き台使用時のセッティング

置き台の上部、パスポートリーダーを置く台のネジ止めは、下図の様に、スリットの上部とネジ位置の間隔を0.5mm～10mm程度開けてネジ止めを行います。

読取り方法

パスポートは作業台に置きます。
パスポートは手で押さえた方が読みやすいですが、押さえない状態でも読み取れます。

パスポートとリーダーの距離はおよそ15.5cmです。
水色の帯の位置くらいに、リーダーの光を照射します。

3秒以内に読取れない場合のテクニック

①トリガーを引いて、3カウントしても読取れない場合、もう一度トリガーを引きます。
※再度トリガーを引く事で、読取りのリセットがかかります。
②パスポートを少し浮かせます。（1～2cm浮かせる、少し角度をつける等）
※民式された文字とチェックデジットが合致しないと読取りデータを転送しません。
角度を変えたり、浮かす事で正しい文字を認識して読取りなおす場合がございます。

手持ちで読み取る場合

パスポートは作業台に置いても、手で持ってもかまいません。

パスポートとリーダーの距離はおよそ14cmです。
水色の帯の位置くらいに、リーダーの光を照射します。

3秒以内に読取れない場合のテクニック

①トリガーを引いて、3カウントしても読取れない場合、もう一度トリガーを引きます。
※再度トリガーを引く事で、読取りのリセットがかかります。
②パスポートを少し浮かせます。（1～2cm浮かせる、少し角度をつける等）
※民式された文字とチェックデジットが合致しないと読取りデータを転送しません。
角度を変えたり、浮かす事で正しい文字を認識して読取りなおす場合がございます。

免税書類作成システムは、下記Android OSのバージョンで動作が可能です。
下記CPUでは動作しません。
※動作検証済みの機器については別途お問合せください。

免税書類作成システムは、下記Windows OSのバージョンで動作が可能です。
